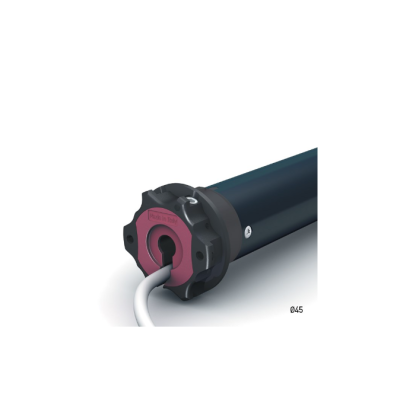

Cherubini Rohrmotor MOVI (Roll) Ø45 20 Nm / 17 rpm + Adapter u. Mitnehmer SW60 + Lager
Der Cherubini Rohrmotor MOVI (Roll) Ø45 ist ein zuverlässiger Rohrmotor für Rollläden mit einem Drehmoment von 20 Nm und einer Drehzahl von 17 U/min. Der Motor ist für den Einbau in Rollladensysteme mit einer Achtkantwelle SW60 vorgesehen und wird bereits inklusive passendem Adapter, Mitnehmer und Lager geliefert.
Mechanische Endabschaltung
Der MOVI Rohrmotor verfügt über eine mechanische Endabschaltung, die eine zuverlässige und fein abgestufte Einstellung der Endlagen ermöglicht. Dadurch können die gewünschten oberen und unteren Endpositionen des Rollladens präzise eingestellt werden.
Die mechanische Endabschaltung sorgt für eine konstante Einhaltung der eingestellten Endlagenpositionen und unterstützt einen zuverlässigen Betrieb des Rollladens.
Robuste Ausführung
Für die Drehmomentbereiche von 10 bis 30 Nm verwendet Cherubini einen stabilen sternförmigen Abtrieb aus Technopolymer. Dadurch erhält der Motor eine zuverlässige und robuste Kraftübertragung.
Mit 20 Nm Drehmoment eignet sich die vorliegende Ausführung für entsprechend ausgelegte Rollladensysteme.
Produktmerkmale
- Cherubini MOVI Rohrmotor
- Für Rollläden
- Rohrdurchmesser: Ø 45 mm
- Drehmoment: 20 Nm
- Drehzahl: 17 U/min
- Mechanische Endabschaltung
- Fein abgestufte Einstellung der Endlagen
- Konstante Endlagenpositionen
- Sternförmiger Abtrieb aus Technopolymer
- Für Achtkantwelle SW60
- Robuste und zuverlässige Ausführung
Lieferumfang
- 1 × Rohrmotor
- 1 × Adapter & Mitnehmer für Achtkant 60
- 1 × CH-Standardlager 73 × 73 mm
Technische Daten
- Marke: Cherubini
- Serie: MOVI (Roll)
- Motordurchmesser: Ø 45 mm
- Drehmoment: 20 Nm
- Drehzahl: 17 U/min
- Endabschaltung: mechanisch
- Welle: Achtkant SW60
- Abtrieb: Technopolymer
- Lager: CH-Standardlager
- Lagermaß: 73 × 73 mm
Vorteile
- Zuverlässige mechanische Endabschaltung
- Präzise Einstellung der Endlagen
- Robuster Technopolymer-Abtrieb
- Geeignet für Achtkantwellen SW60
- 20 Nm Drehmoment
- Praktisches Komplettset inklusive Adapter, Mitnehmer und Lager
- Einfache Integration in geeignete Rollladensysteme
Der Cherubini MOVI Rohrmotor Ø45 mit 20 Nm ist eine robuste Lösung für die Motorisierung von Rollläden mit SW60-Achtkantwelle. Durch die mechanische Endabschaltung, den stabilen Abtrieb und den bereits enthaltenen Adapter, Mitnehmer und Lager ist das Set für den Einbau in passende Rollladensysteme vorbereitet.
|
Eigenschaften
|
10/17 -
CMM45101700
|
20/17 -
CMM45201700
|
30/17 -
CMM45301700
|
40/17 -
CMM45401700
|
50/12 -
CMM45501200
|
|
Drehmoment (Nm)
|
10
|
20
|
30
|
40
|
50
|
|
Drehzahl
|
17 rpm
|
17 rpm
|
17 rpm
|
17 rpm
|
12 rpm
|
|
Endanschlag Umdrehungen
|
25
|
25
|
25
|
25
|
25
|
|
Leistung (W)
|
135
|
200
|
250
|
275
|
275
|
|
Stromaufnahme (a)
|
0,6
|
0,9
|
1,1
|
1,2
|
1,25
|
|
Kabel 4 x 0,75 (m)
|
2,5
|
2,5
|
2,5
|
2,5
|
2,5
|
|
Betriebszeit (min)
|
4
|
4
|
4
|
4
|
4
|
|
Schutzgrad
|
IP44
|
IP44
|
IP44
|
IP44
|
IP44
|
|
Gewicht (kg)
|
2,3
|
2,5
|
3
|
3
|
3
|
|
L1 (mm)
|
496
|
546
|
546
|
586
|
586
|
